RK系列徑向柱塞泵
液壓系統中，徑向柱塞示為其提供一定流量的壓力油。
RK系列徑向柱塞技術先進，性能良好，最高工作壓力可達100MPa。具有壽命長，效率高，自吸性能好，結構簡單，安裝、使用方便等優點。
該系列徑向柱塞泵按柱塞徑向排列平面數分為單排和雙排兩類，每排最后可排列七個柱塞。按用戶要求，泵可以制有一個出口，也可以制有幾個獨立的出口，各出油口的輸出流量和允許工作壓力由與各輸出油口相連的柱塞數量和直徑?jīng)Q定。 |
|

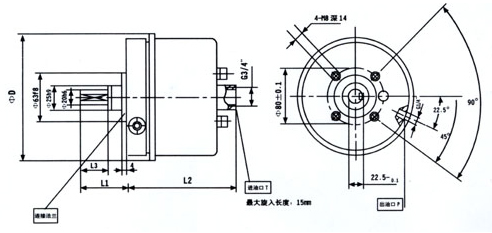

技術參數：
泵平面數 |
D |
L1 |
L2 |
L3 |
連接鍵GB1096-79 |
單排 |
184 |
32 |
112 |
23 |
6×6×18（B6×18） |
雙排 |
185 |
54 |
139 |
34 |
6×6×28（B6×28） |
額定工作壓力
（MPa） |
100
（80） |
63 |
50 |
32 |
22.5 |
柱塞直徑 |
6.5 |
8.5 |
10 |
13 |
15 |
額定轉速 |
1500（r/min）
|
型式 |
柱塞數 |
|
理論流量（L/min） |
單
排
|
1 |
0.37 |
0.64 |
0.89 |
1.51 |
2 |
2 |
0.75 |
1.29 |
1.79 |
3.02 |
4 |
3 |
1.13 |
1.93 |
2.68 |
4.45 |
6 |
4 |
1.51 |
2.58 |
3.58 |
6.05 |
8 |
5 |
1.89 |
3.22 |
4.47 |
7.56 |
10 |
6 |
2.26 |
3.87 |
5.37 |
9.07 |
12 |
7 |
2.64 |
4.51 |
6.26 |
10.59 |
14.1 |
雙
排
|
8 |
3.02 |
5.16 |
7.16 |
12.1 |
16.1 |
10 |
3.78 |
6.46 |
8.95 |
15.13 |
20.1 |
12 |
4.53 |
7.75 |
10.74 |
18.15 |
24.1 |
14 |
5.29 |
9.04 |
12.53 |
21.18 |
28.1 |
|
|
|
|
